rock3A,PD供电一直是5V的疑问

看wiki上rock 3A的Type C接口是支持PD或者QC协议的。但为什么我使用支持PD的适配器给板子供电,电压表测量C340电容的一侧还是5V呢?我看原理图上电容C340的一个脚是直接与Type C接口的VBUS相连的。

适配器是什么型号的,可能存在兼容性问题。

身边的能用的适配器都尝试了,小米的65W GAN充电器,支持PD的小米充电宝,笔记上支持PD的type-C接口,以及随板子购买时附带的QC充电器。所有的充电器都标明了至少支持9V,12V的输出。

会不会是线有问题呢 :sweat_smile::sweat_smile:

用了买板子带的A-C的线,还尝试了ipad的C-C的线,以及手机的A-C的线,适配器和线缆已经排列组合一遍了,都不行。

有没有能测试usb充电协议的功率计之类的东西,丢上去试试看

可惜没有:joy:,手边就一个万用表。

那没辙,没有这个或者逻辑分析仪找不到问题

请问,PD/QC协议,是需要系统支持嘛?
还有PD/QC的电压协商过程,只是根据CC1 CC2的引脚来通信的吧?淘宝店铺的售后说只有达到qc协议的负载,电压才会上去。我对这句话持有怀疑态度- -

PD communicate via CC1, CC2
QC communicate via USB D+/D-

两个都不行,大概率是协议芯片有问题,建议拍个USB C座子附近的高清大图看看。


尽力拍摄了。。。
之前发帖的时候已经寄回去修了,结果修个寂寞,寄回来了还是一样的问题。
这是今天在售后论坛交流的帖子,难道真的是我使用问题嘛?
https://youyeetoo.cn/thread-5792-1-1.html

我对PD/QC协议只是简单了解,只是想通过官方确认我的怀疑,这样淘宝售后那边才能处理。

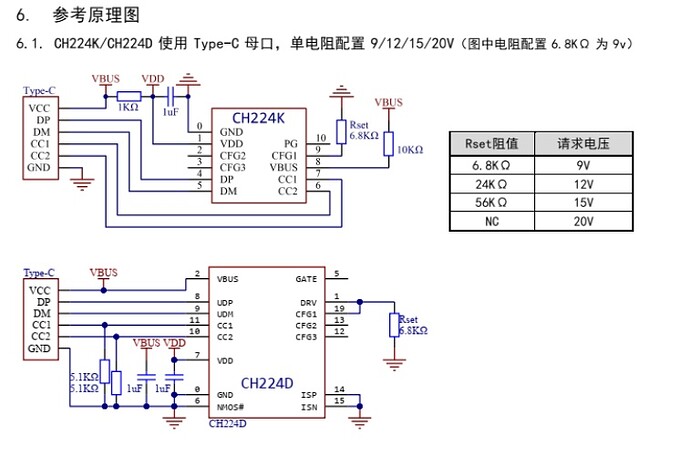

我在图中标记处测量电压,我尝试了手边支持PD/QC的线缆和适配器,测量点电压始终为4.8-4.9V,请问这应该和软件没有关系吧?这种情况是正常现象吗?(淘宝售后说他们测得也是5V,但我猜测的正常现象是9V或12V更高电压,我看到CH224D的CFG1引脚的24K电阻对应的请求电压为12V)
